智能配电网自动化系统解决方案

系统概述

       浙江大华智能配电网自动化系统以DLT 721-2013、DLT 814-2013等相关标准为基础，结合对自动化、智能化系统集成的技术开发，实现智能配电网自动化系统高度集成化、多样化、智能化，并具备系统自愈、高效运行等功能，能够迅速查找故障区段及监测异常情况，快速隔离故障区段，减少停电面积，缩短停电时间，提高供电可靠性，同时合理控制无功负荷和电压水平，改善供电质量，减少线损，提高经济运行水平。该系统满足一次网络规划设计、智能配电网自动化技术的总体规划设计要求及智能配电网自动化系统终端的技术条件所要求的各项功能要求，满足供电公司配网调控一体化管理需求。

系统结构

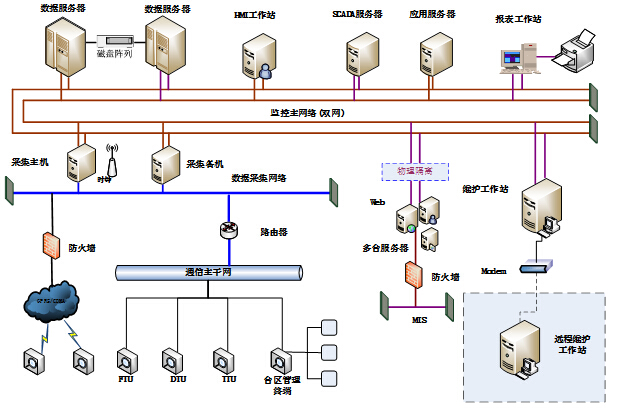

       浙江大华智能配电网自动化系统整体由系统支撑平台、配电主站系统、配电子站系统、配电通信系统及配电远方终端组成。系统结构图如下所示：

系统特点和功能

       浙江大华智能配电网自动化系统具备配电网络的数据采集与控制(SCADA)、故障处理及高级应用功能，可以实现馈线自动化(FA，即故障定位、隔离、非故障区段的供电恢复)、负荷管理、地理信息系统(AM/FM/GIS)、配电应用分析(PAS)等。

Ø  配电主站功能包括配电DSCADA、馈线自动化、负荷管理、配电高级应用软件、配电管理系统、高级分析决策支持等部分。

Ø  支撑平台包括：分布式数据采集平台、综合数据集成平台、可视化展示平台。

Ø  配电DSCADA：数据采集服务、数据处理服务、控制服务、事项处理服务等组成。

Ø  馈线自动化：故障定位、故障隔离、非故障区域恢复供电等。

Ø  采集开关和接地刀闸的合、分状态量信息，采集终端电源状态信息，采集终端故障、异常信息等虚拟遥信，遥测越限、过流、接地等虚拟遥信。

Ø  终端接受并执行来自主站或子站的遥控命令，完成开关的分、合闸操作，具有远方/本地转换开关，软硬件防误动措施，保证控制操作的可靠性，每个遥控接点可以单独设置动作保持时间。

Ø  遥测量采集：电压、电流、总功、有功功率、无功功率、功率因数、频率、电流电压相位、电流、电压的2～19次谐波、零序电压(U0)和零序电流(I0)等模拟量。采集蓄电池电压等直流量、电流电压的谐波分量等。

Ø  需方管理软件包括：负荷监控及管理（LM）、自动抄表（AMR）。

Ø  配电高级应用功能：状态估计、潮流计算、短路计算、负荷预测、无功控制等 。

Ø  配电管理系统：自动绘图（AM）、设备管理（FM）、地理信息系统（GIS）、停电管理（OMS）、用户信息管理（CIS）等等模块。

Ø  高级分析与决策支持模块：以数据中心为基础，集成多元数据；为正常/异常、当前/未来电网的安全经济运行提供决策支持。
