无线集抄系统解决方案

        电力用户用电信息采集系统主站是公司在多年主站开发经验积累基础上，结合集团公司平台技术，以规范为基础，充分参考国网公司《电能量采集系统典型设计》，依据《电力用户用电信息采集系统功能规范》及Q／GDW 378-2009J2EE《电力用户用电信息采集系统设计导则》，研发的基于平台的用电信息采集系统。

       系统可实现对大型专变用户，中小型专变用户、城乡居民用户，配变考核等所有计量点的档案管理、数据采集和信息监控。支持多种采集信道，兼容多种通讯规约，同时可通过数据接口实现与营销系统的双向信息交互。

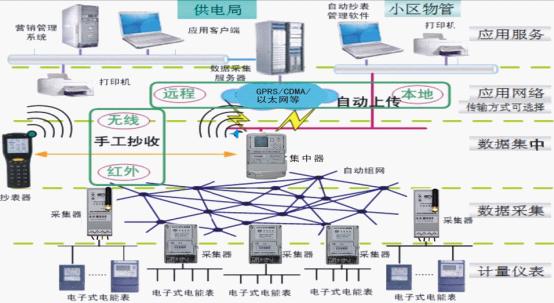

系统结构

采集器通过RS485接口采集本地电表数据，通过无线自组织网络，将采集到的数据通过无线通道上传到集中器，并由集中器通过上行通道将数据传送到主站。

       集中器定时通过无线网络获取采集器的电表数据并存储。集中器同时形成实时数据、负荷曲线数据、日数据及月冻结数据。集中器通过上行通道（可选择GPRS/CDMA、RS485、以太网等任意一种）将数据传送到电力营销管理系统主站。

      集中器还可通过USB或红外通讯口向手持抄表器传送数据，实现手工抄收。

系统功能及特点

      大华DJGJ23-DH800型集中器和DCJL13-DH302型采集器产品的无线通信模块主要采用TS-CHDA新一代无线传感网通信技术。

TS-CHDA （Time Slotted, Channel Hopping -wireless Digital Access）同步跳频无线数据传输系统是一种自组织的网状网络结构特征的无线传感网络，结合时分同步与通道跳频多址通信技术，具有较高的频率利用效率和网络健壮性。该系统可保证端到端低传输时延，同时，在大规模、高密度节点布置场景下具备高可靠通信能力。系统采用通道跳频通信技术，巧妙地利用不同的跳频序列及信道/网络识别技术，具备很强的避免网内、外射频干扰的能力。
